产品[

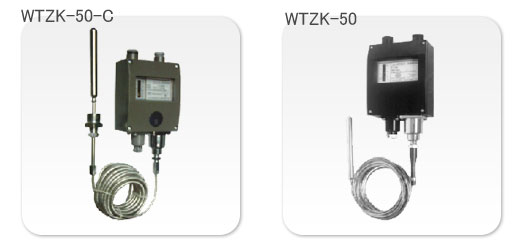

WTZK-50-C
]资料
如果您对该产品感兴趣的话,可以
产品名称:
WTZK-50-C
产品型号:
WTZK-50-C
产品展商:
上海双旭电子有限公司
产品价格:
380.00 元
折扣价格:
0.00 元
会员价格:
0.00 元
关注指数:1289
产品文档:
无相关文档
我们供温度控制器WTZK-50-C 上海双旭电子有限公司优质低价供应仪器仪表,电子元件,大量现货,真诚为广大客户降低成本,有需要的朋友可以到我们公司网站查看,也可以来电联系.温度控制器, WTZK-50-C
WTZK-50-C
的详细介绍
我们供温度控制器WTZK-50-C
上海双旭电子有限公司优质低价供应仪器仪表,电子元件,大量现货,真诚为广大客户降低成本,有需要的朋友可以到我们公司网站查看,也可以来电联系.我们将认真为您服务.
压力式温度控制器WTZK-50-C、WTZK-01、WTZK-02、WTZK-802、WTZK-802(TH)、WTZK-03、WTZK-03TH、WTQK-11、WTYK...气体继电器QJ1-80、QJ1-50速度继电器JY12A/500V 压力继电器JY-1、JY-2、JY-3、YPK-03-C、YJ-0、YJ-1、YJ-...
温度控制器, WTZK-50-C
|
型 号/项目 |
WTZK-50-C |
WTZK-50 |
|
开关负载 |
AC ： 380V ， 3A ； DC ： 220V ， 2.5A 阻性 |
|
外壳防护等级 ① |
IP44 |
IP40 |
|
机械寿命 |
1×10 次 |
5×10 次 |
|
抗振性能 |
40 m/ s |
10 m/ s |
|
重复性误差 |
3.5% |
|
介质工作粘度 |
/ |
|
介质性质 |
中 性 |
|
环境温度 |
-25~55 ℃ ③ |
|
相对湿度 |
5~95% |
|
大气压力 |
86~108KPa |
|
安装位置 |
垂直或倾斜 10 |
|
注 : ① IP 符合 GB4208-1993 。②温包承受的最大介质压力。③ 其余序号 1 、 2 、 3 ：高于设定值
3 ℃ , 最低 > -25 ℃ , 最高 <55 ℃ ; 序号 6:-25~ 低于设定值 3 ℃ , 最高 <55 ℃ ; 序号 9 、 10 ： 5 ℃ ~55 ℃。 | |
|
序号 |
设定值范围 |
切换差
可调范围 |
设定值误差± ① |
最高允许温度 ② |
开关切换频率 |
传感器 材料 |
接口 |
重量 |

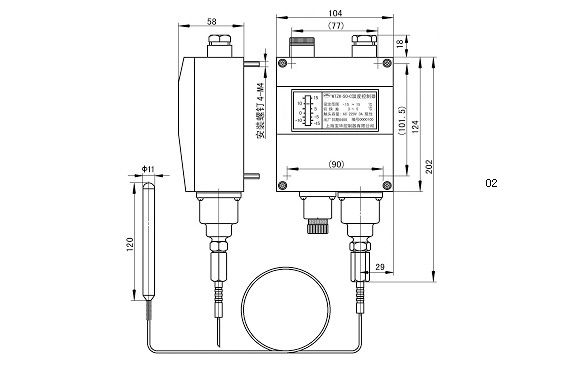

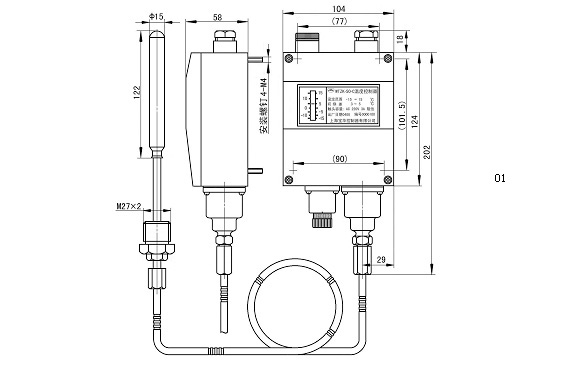

外形尺寸编号 |
出厂价 |
|
WTZK- 50-C |
WTZK- 50 |
|
最小≤ |
最大≥ |
|
℃ |
次 /分 |
|
|
Kg |
|
元 ( 含税 ) |
|
1 |
-40~-10 |
3 |
5 |
2 |
5 |
10 |
WTZK-50-C:温包+毛细管:紫铜毛细管保护管:不锈钢软管WTZK-50:温包+毛细管:紫铜 |
WTZK-50-C:M27×2外螺纹WTZK-50:无接口 |
WTZK-50-C:1.55 WTZK-50:1.25 |
01 |
188 |
128 |
|
2 |
-25~0 |
15 |
|
3 |
-15~15 |
30 |
02 |
158 |
118 |
|
4 |
10~40 |
55 |
318 |
* 每米毛细管加 6 元 |
|
5 |
40~80 |
95 |
248 |
|
6 |
60~100 |
3 |
115 |
348 |
|
7 |
80~120 |
135 |
|
8 |
110~150 |
165 |
368 |
|
9 |
130~170 |
185 |
|
10 |
160~200 |
215 |
|
注： 1.① 设定值以下切换值为准。 ② 表示被控介质的最高温度不得超过该值。
2.WTZK-50 只生产序号 1~3 。 | |
|
● 接 3-1 接线端 : 当温度升高至开关切换时 3-1 断开；
● 接 2-1 接线端 : 当温度升高至开关切换时 2-1 接通。
|
 |
|

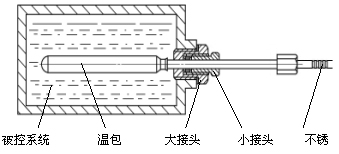

● WTZK-50-C ：将温包插入被控系统内，在大接头平面或螺纹处放上密封圈 ， 旋紧在被控系统的接口上 ， 调节好温包位置，在大 、 小接头垫圈之间放入密封材料后旋紧并确保密封。
● WTZK-50 ：将温包固定安装在被控系统中。
● 控制器的温包必须全部浸入被控中。
● 不锈钢软管 、 毛细管应固定在系统上 ， 多出的部分应盘好扎牢，防止损伤、折断。 |
|
● 调整设定值 ( 步骤一 ) ：
● 旋动调节杆将指针调整到所需的压力值或温度 “ 名义值 ” 下切换值上，当压力或温度增大至开关切换，此时为实际上切换值；
● 当压力或温度减小至微动开关切换时为实际下切换值。重复以上步骤可以准确设定所需要的切换值。上切换值 - 下切换值 = 最小切换差。 |
|
|
● 调整切换差 ( 步骤二 ) ：
● 按 “ 步骤一 ” 调整好下切换值，再调整标有 “0~10 ”数字的旋钮，从 0 旋到 10 的位置上，当升高压力或温度至所需的上切换值时，逆时针旋转旋钮使开关切换，此时为实际上切换值。
● 调试举例： WTZK-50-C/40~80 ℃产品，温度设定值为 60~65 ℃
● 按调试步骤一将指针调整到约 60 ℃位置上，升降温度使微动开关切换，观察温度计的数值应为 60~63 ℃，但实值切换差应≤ 3 ℃）。
● 按调试步骤二将旋钮旋到 “10” 的位置上，升高温度至 65 ℃时保持不变，逆时针旋转旋钮使开关切换后，再升降温度使微动开关切换，温度计的数值应为 60~65 ℃。 | |
|
● 安装、调试时不要松动内部的螺钉或拨弄内部零件。
● 贮存、使用时周围无腐蚀性气体存在。 |
