靶式流量控制器/LKB-01 将装上靶的控制器安装在被控系统中的螺纹接口上，介质流动方向与罩壳上箭头方向相同，并与靶片正面 ( 没有靶杆的一面 ) 垂直，靶片前端应有导向管，导向管长度应大于：管道直径 10 倍（ 10D ）。
● 按接线图将控制线接在接线端子上或已引出的电线上
靶式流量控制器/LKB-01
的详细介绍
| LKB-01靶式流量控制器/LKB-01/LKB01的详细资料： |
|
| LKB-01靶式流量控制器 |
|
 一. 产品用途
本产品是一种自动控制和保护装置。随着管道中流量的变化而使电路闭合或断开的一种磁动开关。对管道水流作二位或控制式报警。本产品适用于水冷却系统或其他流体回路。
二. 主要技术指标
电气性能：单刀双掷开关工作状态：流量上升至上切换值时，接线端子0-cb接通；流量下降至下切换值，0-ck接通。
环境温度:-25-+50°C 设定值范围:20-200L/min
耐压: 1.6 MPa
触点容量：DC220V±10% 3A
单位：L/min | |
| 产品相关关键字：LKB-01;LKB01;流量控制器 |
|
开关负载 |
AC ： 220V ， 3A 阻性 |
|
外壳防护等级 ① |
IP20 |
|
机械寿命 |
2×10 次 |
|
抗振性能 |
20 m/ s |
|
重复性误差 ② |
5% |
|
介质性质 |
中性 |
|
介质压力 ③ |
1.6 MPa |
|
介质温度 |
5~80 ℃ |
|
环境温度 |
5~55 ℃ |
|
相对湿度 |
5~95% |
|
大气压力 |
86~108KPa |
|
安装位置 |
垂直 ( 水流方向与靶片正面垂直 ) |
|
注 : ① IP 符合 GB4208-1993 ②括号内参考数据大于 5% ③传感器承受的最大介质压力。 | |
|
● 接 2-1 接线端 : 当流量升高至开关切换时 2-1 断开；
● 接 3-1 接线端 : 当流量升高至开关切换时 3-1 接通。
|
 |
|
● 将装上靶的控制器安装在被控系统中的螺纹接口上，介质流动方向与罩壳上箭头方向相同，并与靶片正面 ( 没有靶杆的一面 ) 垂直，靶片前端应有导向管，导向管长度应大于：管道直径 10 倍（ 10D ）。
● 按接线图将控制线接在接线端子上或已引出的电线上。

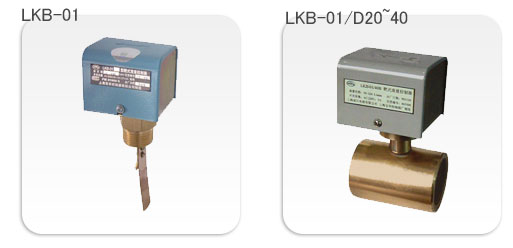

● LKB-01 可直接安装在系统的管道上或三通接口上。
● LKB-01/D 可直接安装在系统的管道上。 |
 |
|

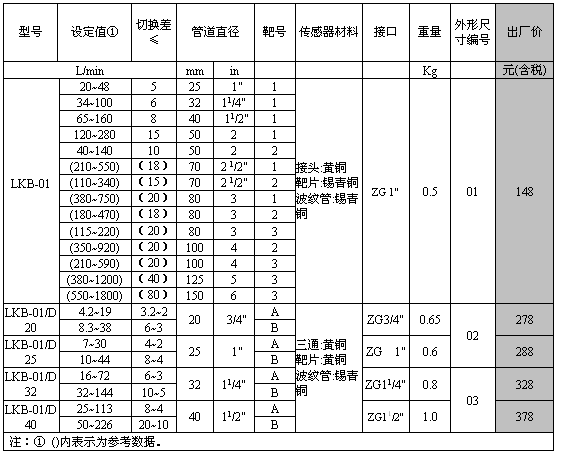

● 根据被控介质流量参数，选定“基本参数”表中所列的靶，进行现场调试。
水流方向
● 打开控制器罩壳将锁紧螺母松开，当被控介质的流量达到设定值时：顺时针旋转调节螺钉至微动开关动作时，下切换值 ( 大于设定值时开关切换 ) 已设定好 ; 逆时针旋转调节螺钉至微动开关动作时，上切换值 ( 小于设定值时开关切换 ) 已设定好，调试完成后将锁紧螺母旋紧，盖好罩壳。 |
 |
|
● 安装、调试时不要松动内部的螺钉或拨弄内部零件。
● 贮存、使用时周围无腐蚀性气体存在。 |
